RCDD電磁自卸式除鐵器
產品介紹
RCDD系列干式自卸式電磁除鐵器是一種用于自動清 除粉狀或塊狀非磁性物料中的雜鐵的除鐵裝置。其內部采用電工專用樹脂澆注,自冷式全密封結構。具有透磁深度大、吸力強、防塵、防雨、耐腐蝕等優點,在惡劣的環境中仍能可靠運行。

適用范圍
用于破碎機前及輸送機膠帶上的任何物料除鐵,可適用于各種惡劣的環境條件。

技術特點
◆ 磁路采用計算機模擬設計,透磁深度大,磁力強。
◆ 內部采用電工專用樹脂澆注,自冷式全密封結構,防塵.防雨、防鹽霧、耐腐蝕。
◆ 自動卸鐵、維護簡便、滾筒腰鼓形結構,具備皮帶自動糾偏功能,特制全密封軸承座,可實現長期無故障運行。
◆ 產品配套性好,整流設備功能齊全,具有手動和集控功能,能滿足多種場合的使用要求。
◆ 可有效吸除混雜在非磁性物料中0.1~50公斤的鐵磁性物質。
技術參數
型號/參數/項目
| 適用帶寬mm | 額定吊高mm | 磁場強度
≥mT | 物料厚度
≤mm | 勵磁功率
≤kw | 驅動功率
≤kw | 適應帶速

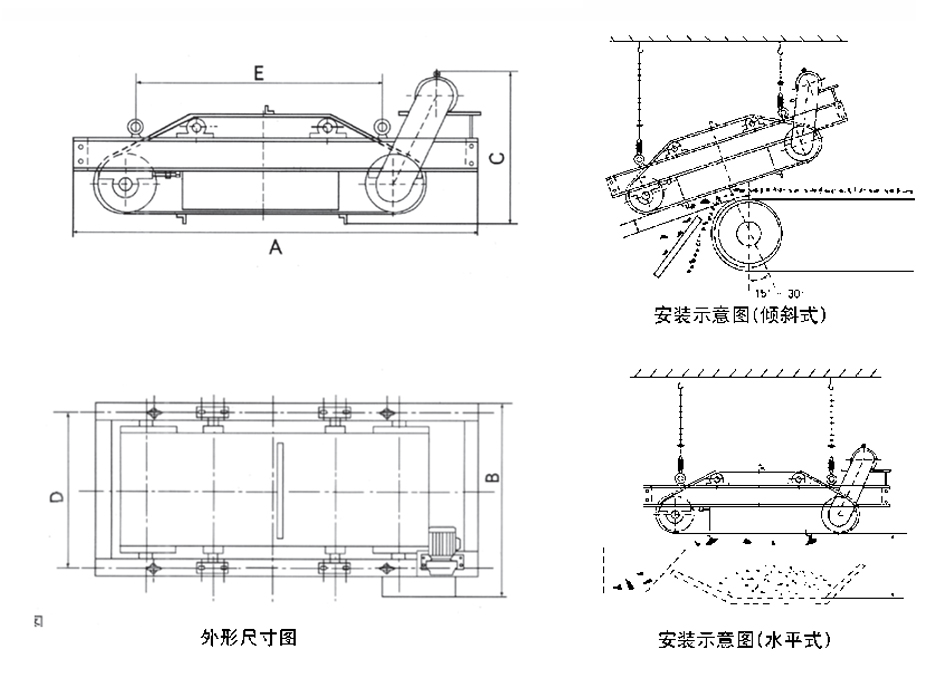

≤m/s | 重 量tkg | 外形尺寸mm | | |
| A | B | C | D | E |
| RCDD-5 | 500 | 150 | 60 | 100 | 1 | 1.5 |
4.5 | 950 | 2020 | 1040 | 775 | 853 | 1000 |
| RCDD-6 | 600 | 175 | 60 | 130 | 1.6 | 1.5 | 1380 | 2140 | 1100 | 800 | 910 | 1100 |
| RCDD-6.5 | 650 | 200 | 70 | 150 | 2 | 2.2 | 1490 | 2275 | 1190 | 820 | 988 | 1250 |
| RCDD-8 | 800 | 250 | 70 | 200 | 3.6 | 2.2 | 1770 | 2540 | 1350 | 865 | 1133 | 1300 |
| RCDD-10 | 1000 | 300 | 70 | 250 | 5 | 3.0 | 2380 | 2750 | 1635 | 940 | 1420 | 1500 |
| RCDD-12 | 1200 | 350 | 70 | 300 | 6.8 | 4.0 | 3170 | 2950 | 1750 | 950 | 1518 | 1700 |
| RCDD-14 | 1400 | 400 | 70 | 350 | 9 | 4.0 | 4800 | 3150 | 2050 | 950 | 1755 | 1900 |
| RCDD-16 | 1600 | 450 | 70 | 400 | 13 | 5.5 | 6300 | 3750 | 2240 | 1180 | 1980 | 2050 |
| RCDD-18 | 1800 | 500 | 70 | 450 | 18 | 7.5 | 8800 | 3950 | 2450 | 1290 | 2200 | 2200 |
| RCDD-20 | 2000 | 550 | 70 | 500 | 23.5 | 7.5 | 11200 | 4350 | 2600 | 1350 | 2250 | 2300 |
注:本系列各型號均有高于國標的加強型T1、T2、T3產品設計,額定吊高處磁場強度分別為90mT、120mT、150mT,可根據客戶要求定制。

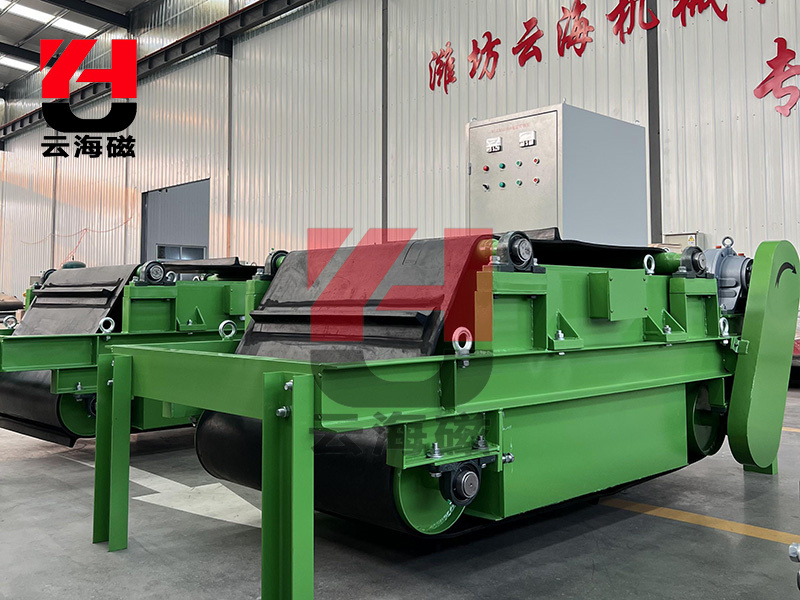

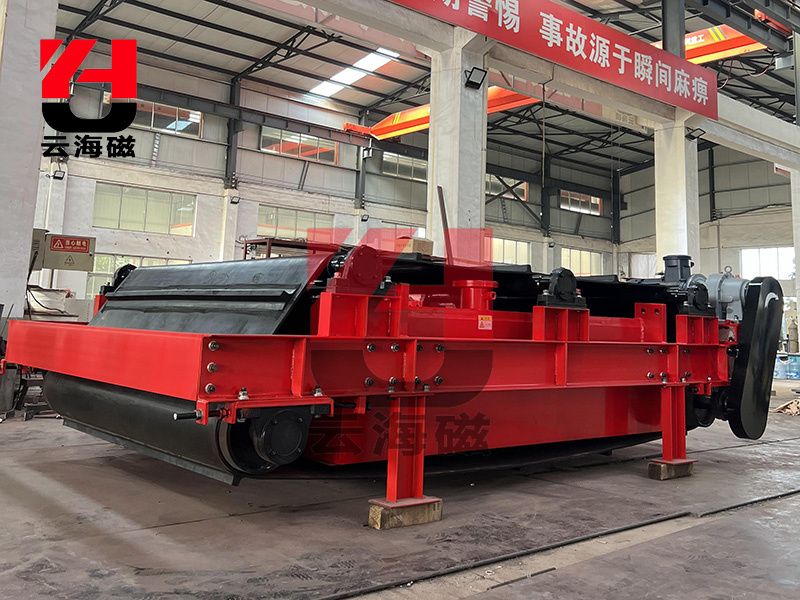

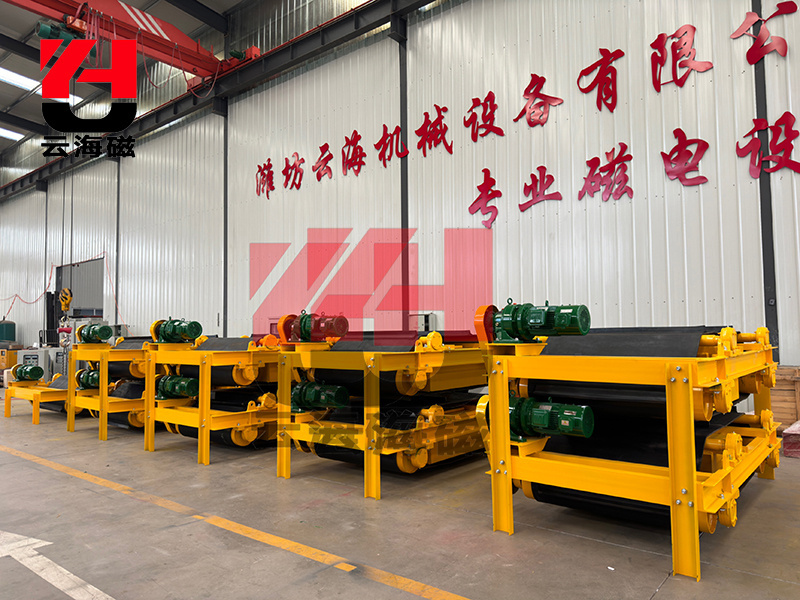

產品圖片
現場安裝
