CTZ半磁滾筒
產品介紹
CTZ系列永磁半磁滾筒,多用于對粉狀、顆粒、小塊狀物料的凈化處理,對防止破碎機、研磨機、壓榨機的破壞和磨損起著可靠的保護作用,安裝方便、吸力強、無耗能、連續工作、操作簡單,能滿足廣大用戶對高磁場、大深度除鐵的使用要求。

工作原理
1.物料被傳送到半磁滾筒的進料口,并均勻分布在滾筒表面。
2.在滾筒的運動過程中,磁滾筒將會產生一個強大的磁場,這個磁場可以吸附住具有一定磁性的物料。
3.在磁滾筒內部,磁性物料會受到磁力的吸引,沿著滾筒的運動方向被吸附到滾筒表面。
4.非磁性物料則不受磁力的作用,沿著滾筒的運動方向被滾筒表面卸載并排出。
5.當滾筒運動到傳送位置時,磁性物料會被傳送到排料口進行收集。
6.排出的磁性物料可以通過半磁滾筒的磁場強度和滾筒的調節來控制。
技術參數
| 項目/參數/型號 | 筒徑mm | 適應帶寬 mm | 筒長mm | 筒表磁感應強度≈Gs | 筒體轉速r/min | 粉狀物料除鐵粉≈T/h | 塊狀物料除鐵雜質≈T/h | 重量kg | 外型尺寸mm |

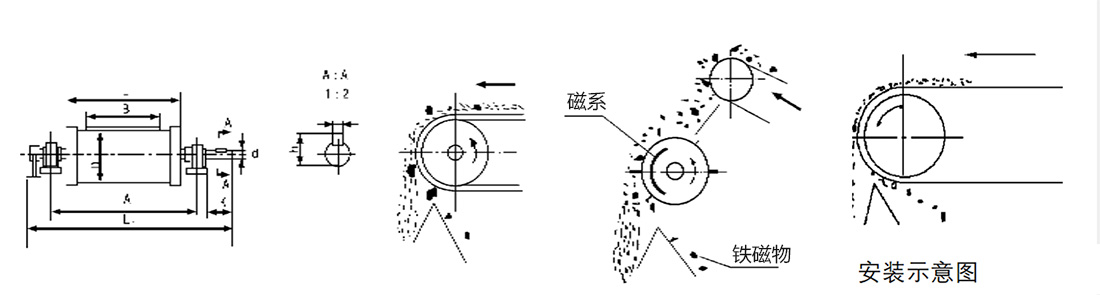

| A | L1 | K | φd | h | b |
| CTZ-32/40 | 320 | 400 | 500 | 3000 |
20-30 | 0.8 | 10 | 120 | 728 | 1010 | 100 | 50 | 53.5 | 14 |
| CTZ-32/50 | 320 | 500 | 600 | 3000 | 1 | 15 | 150 | 850 | 1115 | 115 | 50 | 53.5 | 14 |
| CTZ-40/50 | 400 | 500 | 600 | 3000 | 2 | 20 | 240 | 850 | 1115 | 115 |
55 |
60 |
16 |
| CTZ-50/50 | 500 | 500 | 600 | 3000 | 3.5 | 30 | 360 |
| CTZ-32/65 | 320 | 650 | 750 | 3000 | 2 | 20 | 210 | 1000 | 1350 | 135 |
| CTZ-40/65 | 400 | 650 | 750 | 3000 | 2.8 | 30 | 350 | 1000 | 1350 | 135 |
| CTZ-50/65 | 500 | 650 | 3000 | 4.5 | 40 | 420 | 60 | 64 | 18 |
| CTZ-63/65 | 630 | 650 | 3000 | 7 | 45 | 830 | 90 | 97 | 24 |
| CTZ-40/80 | 400 | 800 |
950 | 3000 | 8 | 55 | 470 |
1300 | 1630 |
175 | 70 | 76 | 20 |
| CTZ-50/80 | 500 | 800 | 3000 | 10 | 65 | 600 |
| CTZ-63/80 | 630 | 800 | 3000 | 10 | 80 | 800 | 1730 |
| CTZ-80/80 | 800 | 800 | 4000 | 12 | 100 | 1180 | 90 | 97 | 24 |
| CTZ-63/100 | 630 | 1000 | 1150 | 3500 | 12 | 120 | 1300 |
| CTZ-80/100 | 800 | 1000 | 1150 | 4000 | 15 | 140 | 1800 | 1500 | 2000 | 215 | 110 | 119 | 32 |
| CTZ-100/120 | 1000 | 1200 | 1400 | 4000 | 20 | 180 | 3100 | 1750 | 2270 | 255 | 130 | 140 | 36 |
| CTZ-125/140 | 1250 | 1400 | 1600 | 4000 | 30 | 250 | 4800 | 2000 | 2555 | 275 | 150 | 161 | 40 |

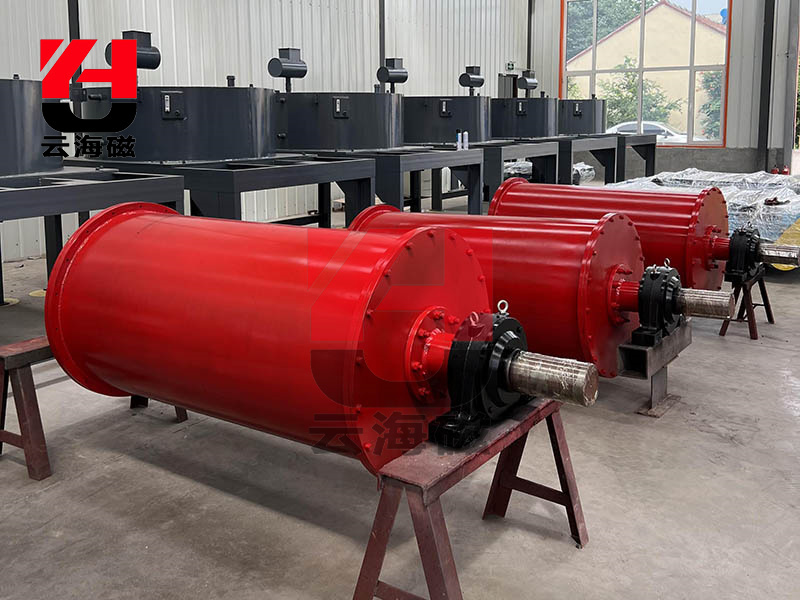

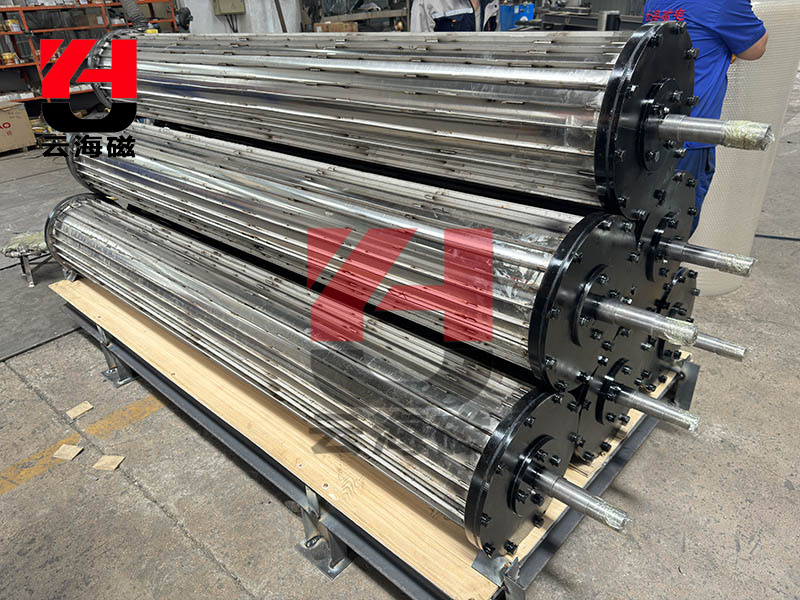

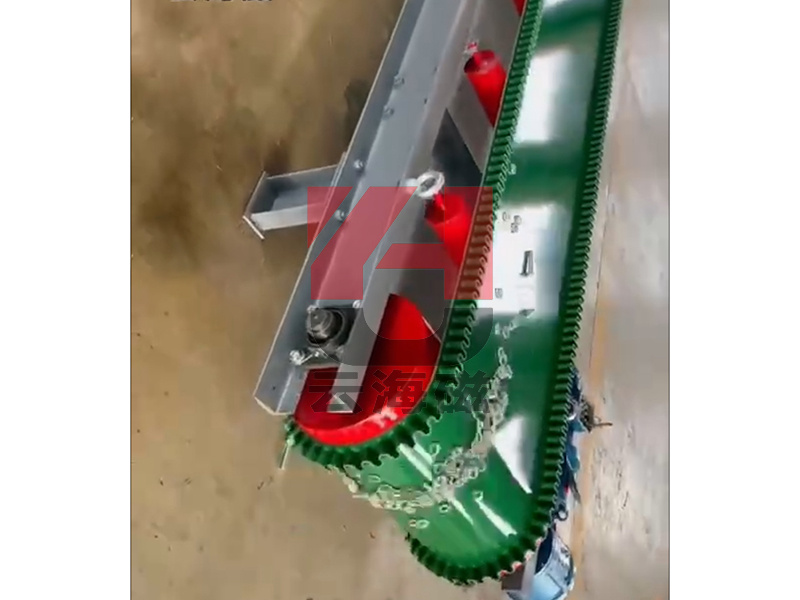

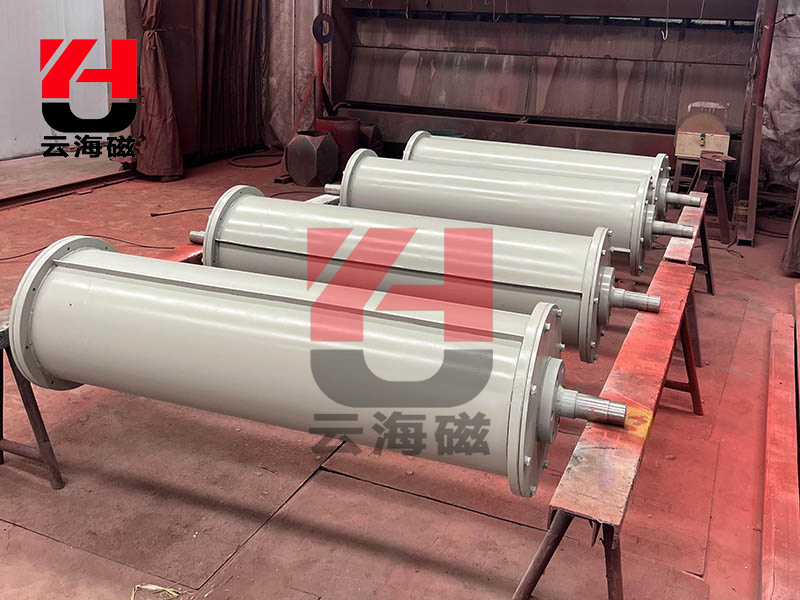

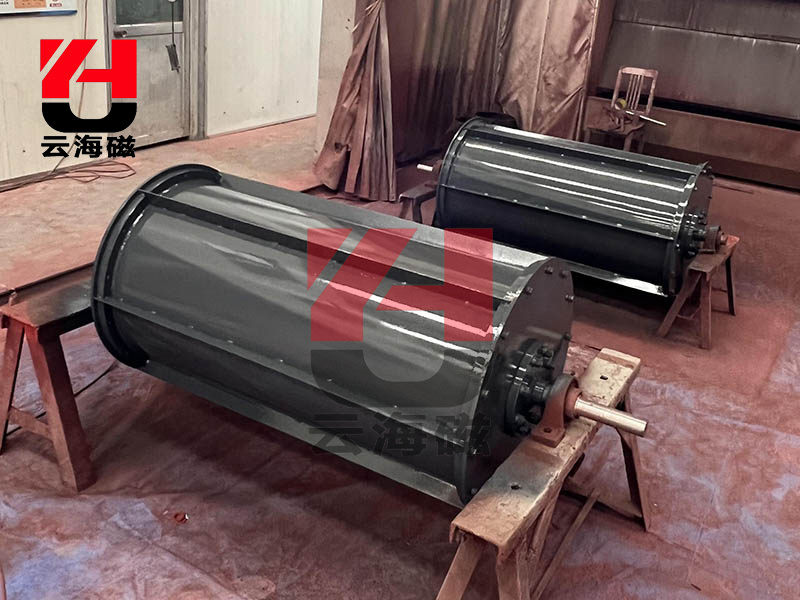

產品圖片

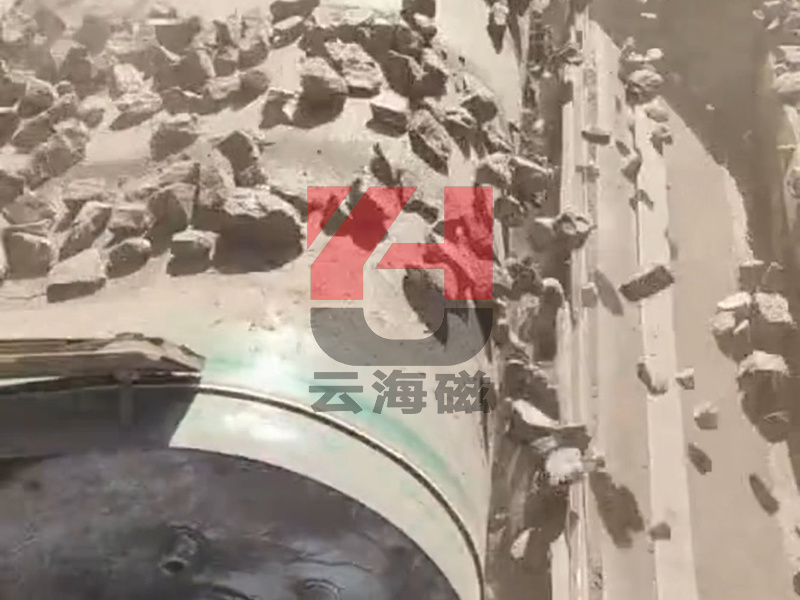

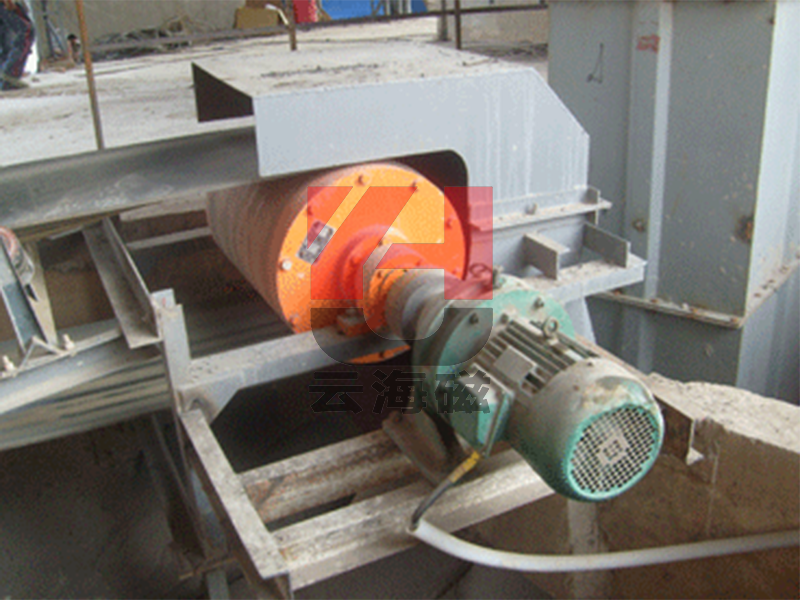

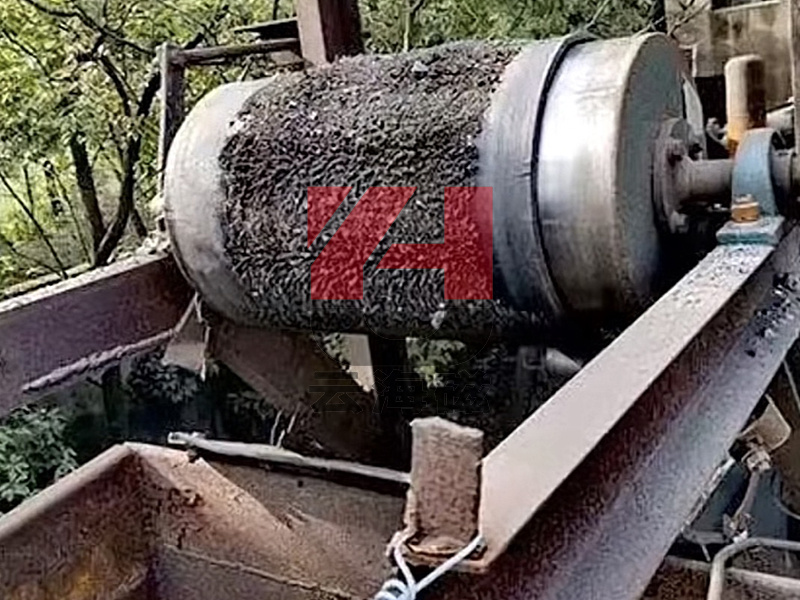

現場安裝
