CBX系列抽屜磁棒除鐵器
適應范圍
易清理式磁性過濾器(易清理式粉料除鐵器)主要用于去除粉狀、片狀及顆粒狀原料中的鐵磁性雜質,廣泛適用于陶瓷、電力、礦業、塑料、化工、橡膠、制藥、食品、環保、顏料、染料、電子、冶金等行業。
工作原理
易清理式磁性過濾器是將采用優良不銹鋼管和高B值稀土合金釹鐵硼等材料,并使用特殊的制作方法制作而成的磁性過濾棒(磁棒),固定在由優良不銹鋼板材制成的框架中,構成磁性過濾器。當含鐵的物料通過時,受到磁力棒的吸引,將含鐵的物質牢固的吸附在管壁上,以保證設備的完好和產品的安全。

產品特點
無能耗、易清理、采用隔離式脫鐵方式,結構簡單、安裝方便,方便快捷??砂惭b于生產線輸送管道中或出料口處,節約空間,安裝方便,磁棒采用交錯式排列方式,磁間距設計周密,使強磁區域得以更加充分的利用。
技術參數

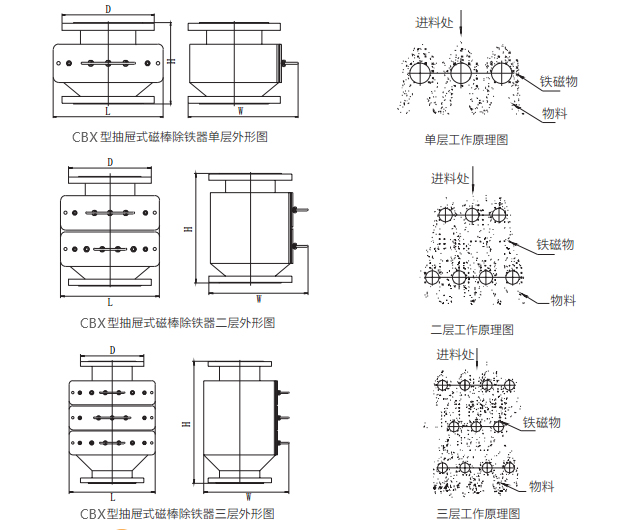

| 產品編號 | 法蘭型號 | A | B | C | D | E | F | 磁棒直徑H | 套管直徑F | 磁力架層數 | 磁棒總數 |
| CBX-100 | DN100 | 160 | 160 | 400 | ?110 | 50 | 100 | ?25 | ?28 | 2 | 5 |
| CBX-100 | 500 | 50 | 100 | ?25 | ?28 | 3 | 8 |
| CBX-150 | DN150 | 220 | 220 | 400 | ?161 | 50 | 100 | ?25 | ?28 | 2 | 7 |
| CBX-150 | 500 | 50 | 100 | ?25 | ?28 | 3 | 11 |
| CBX-200 | DN200 | 270 | 270 | 400 | ?222 | 50 | 100 | ?25 | ?28 | 2 | 9 |
| CBX-200 | 500 | 50 | 100 | ?25 | ?28 | 3 | 14 |
| CBX-250 | DN250 | 330 | 330 | 400 | ?276 | 50 | 100 | ?25 | ?28 | 2 | 11 |
| CBX-250 | 500 | 50 | 100 | ?25 | ?28 | 3 | 17 |
| CBX-300 | DN300 | 380 | 380 | 400 | ?328 | 50 | 100 | ?25 | ?28 | 2 | 13 |
| CBX-300 | 500 | 50 | 100 | ?25 | ?28 | 3 | 20 |
| CBX-500 | DN500 | 600 | 600 | 500 | ?528 | 50 | 100 | ?25 | ?28 | 3 | 29 |

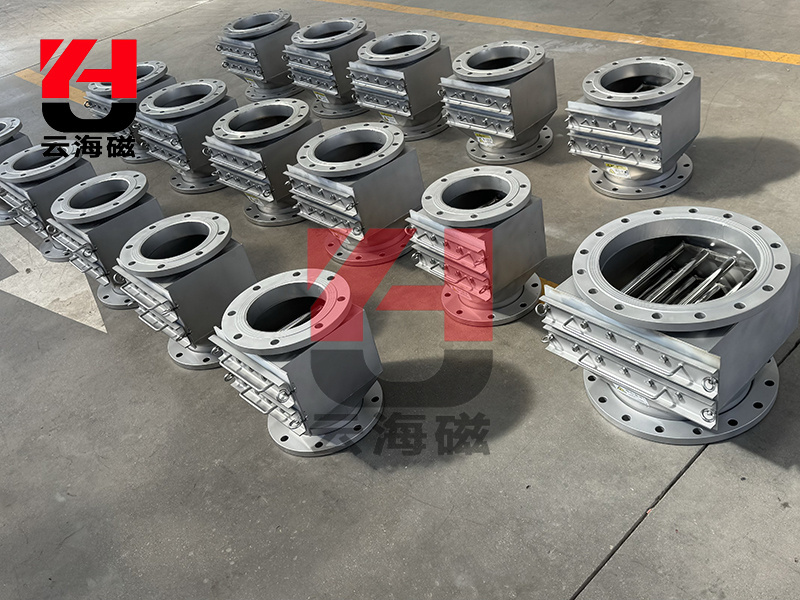

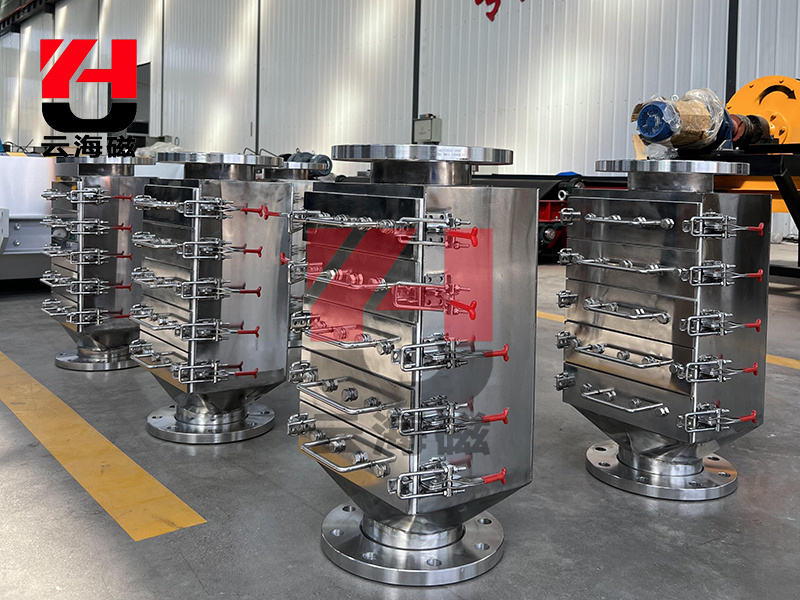

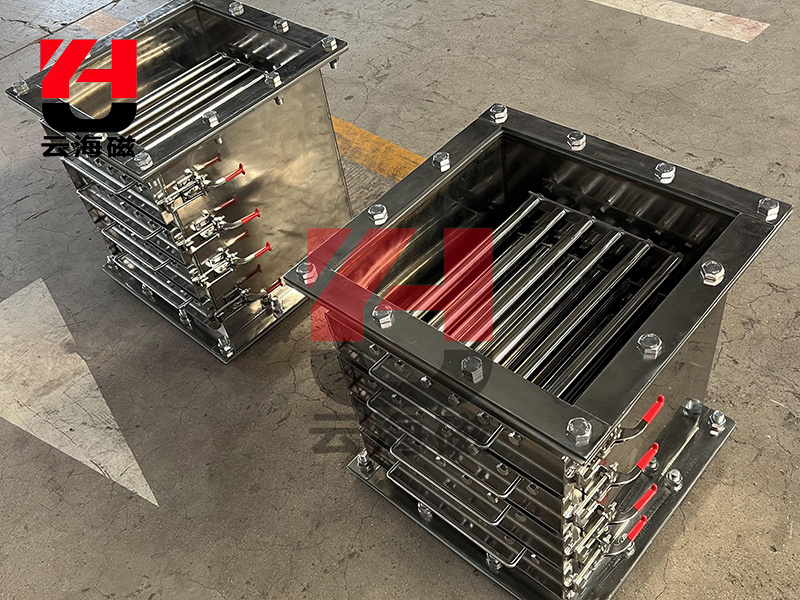

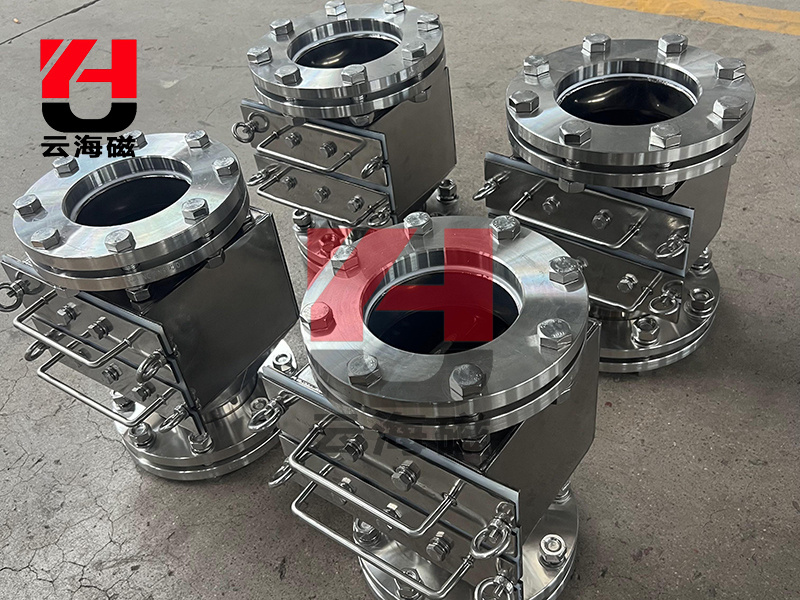

產品圖片

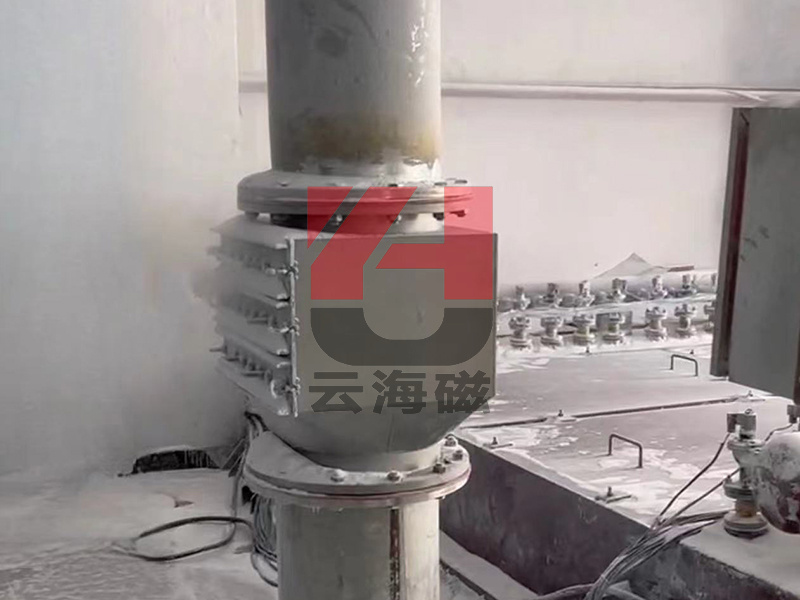

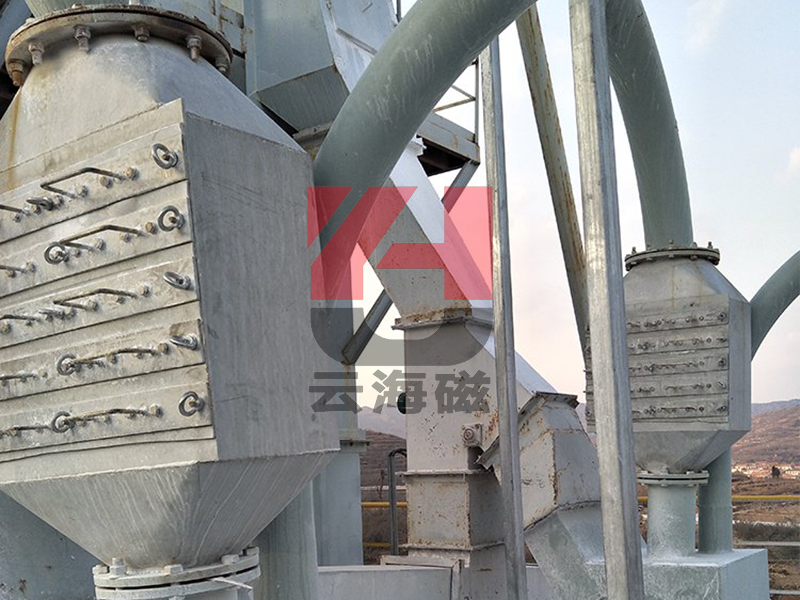

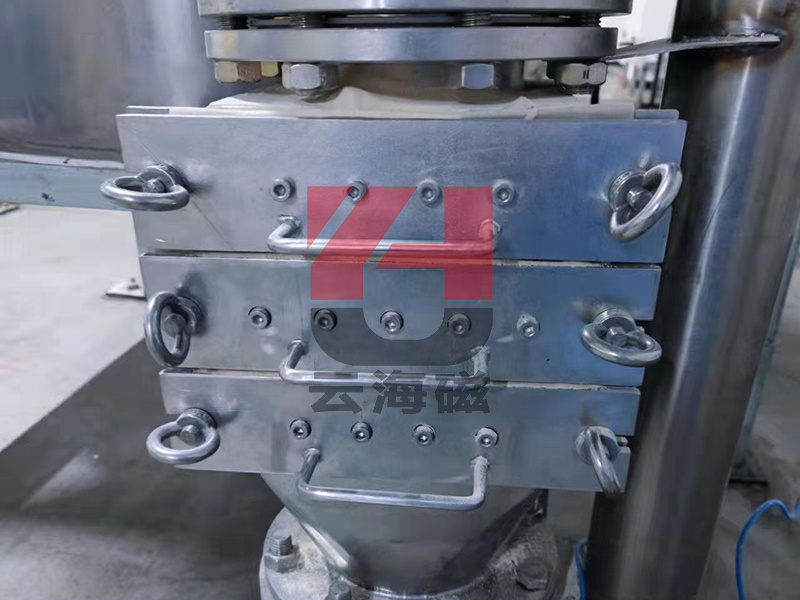

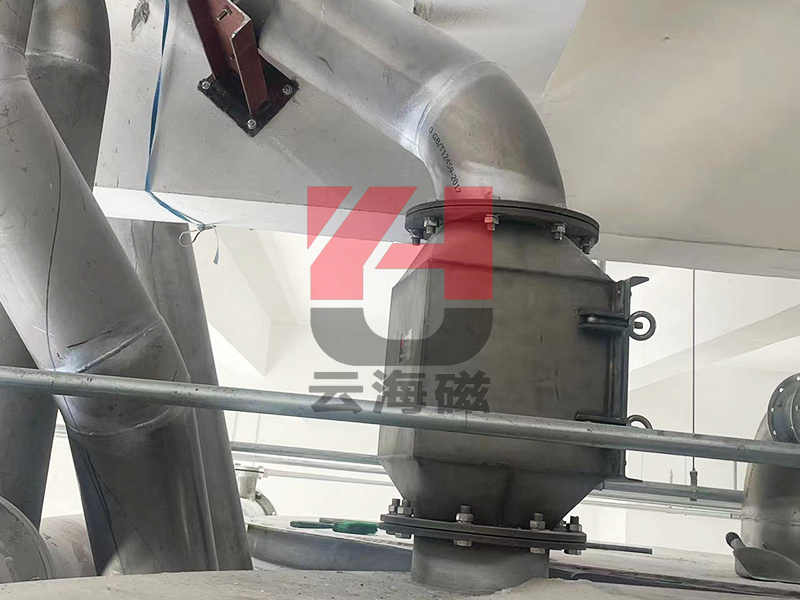

現場安裝
